Установка СНПЧ Epson S22 / SX125 / SX130 / SX420W / SX425W с USB кабелем
05.08.11

Перед установкой СНПЧ сначала полностью прочитайте инструкцию, представьте мысленно каждый шаг в установке СНПЧ, разберитесь, что нужно делать, если ваш принтер может печатать, то обязательно распечатайте на нем тестовую страницу до установки СНПЧ, эта страница должна вас устраивать.
Желательно запастись заранее шприцом на 10 кубиков и салфетками, в процессе установки они могут пригодиться. Для разных моделей принтеров могут быть различия в комплектации СНПЧ, но технология заправки и установки остается такой же.

ШАГ 1
Откройте коробку с СНПЧ

Разложите комплект на столе. Проверьте, соответствие порядка цветов на картриджах порядку цветов в самом принтере (синий картридж – синей метке; желтый картридж – желтой метке и т.д.). Если есть несоответствие, то данный вопрос можно решить путем переклейки этикеток между емкостями, но для этого необходимо отследить путь чернил по трубочкам от картриджей, чтобы найти нужную емкость и понять какой цвет в нее необходимо залить.  Вставьте пустое снпч, принтер должен показать, что он  «Готов к печати»  (это делается для проверки чипов), заодно посмотрите как вам удобнее закрепить шлейф. Если все в порядке, вынимаете снпч и приступаете к заправке.

ШАГ 2
Заправка емкостей чернилами

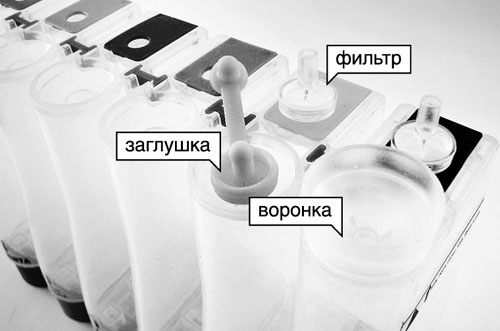

Во внешние емкости-доноры (большие емкости) вставить плотно до упора воронки для заливки чернил. Если у вас емкости объемом 100 мл., то в вентиляционные (маленькие) отверстия емкостей установите воздушные фильтры, если объемом 50 мл., то используя заглушку заткните отверстие . В картриджах вентиляционные отверстия можно оставить закрытыми.

Внешние емкостиЗаполните емкость чернилами соответствующих цветов через воронки. В каждый отсек, обозначенный цветной наклейкой, указывающей на нужный цвет чернил, залейте соответствующие чернила. Не заполняйте емкости на их полный объем, 80-90% от общего объема емкости будет вполне достаточно.

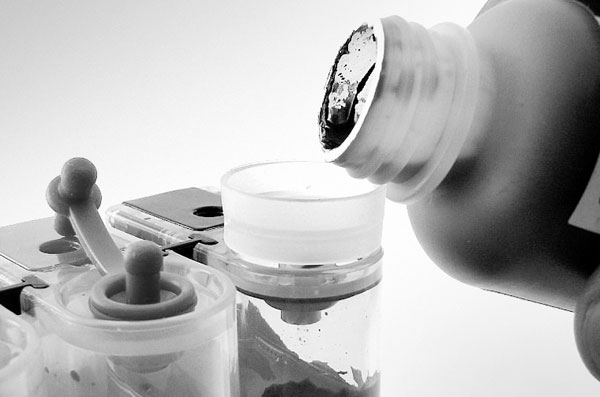

Заливка чернилПосле заливки чернил всех цветов выньте воронки из внешних емкостей и тщательно их промойте, чтобы сохранить воронки для дальнейшего использования. Затем, закройте отверстия для воронок цветной резиновой заглушкой из комплекта, прилагающегося к СНПЧ. При этом воздушные (маленькие) отверстия остаются открытыми или закрытыми воздушными фильтрами.



ШАГ 3
Заправка картриджей СНПЧ чернилами

Извлекайте по очереди резиновые заглушки из картриджа (обычно круглые и белого цвета в верхней его части) не острым и плоским предметом, чтобы избежать их разрыва. Для того чтобы картриджи можно было прокачать. При заправке держите картриджи ниже уровнем по отношению к емкостям. Если вы запаслись шприцами то можно ускорить этот процесс, вставляйте шприц носиком (без иглы) в открывшееся отверстие и вытягивайте воздух в шприц, картридж тем временем будет заполняться чернилами. Заполняйте картриджи на их полный объем (или на 90%), но при этом будьте аккуратны, чтобы не облиться чернилами. После заполнения одного картриджа вставляйте плотно резиновую заглушку обратно в картридж. И так с каждым картриджем. Следите, чтобы чернила не попадали на чипы картриджа, это может привести к неработоспособности чипа!

Прокачка картриджа
ШАГ 4
Установка картриджей СНПЧ

Включите принтер. Откройте верхнюю крышку принтера. Нажмите кнопку капля (замена картриджа) — принтер выдвинет каретку в положение замены картриджа (либо это можно сделать через сервисную программу, идущую в комплекте с принтером и установленную на вашем ПК). После этого — выдерните шнур питания из принтера не выключая его через панель кнопок. Это позволит Вам свободно работать с принтером при установке СНПЧ и перемещать печатающую головку вручную (при прокладке шлейфа).
Снимите крышку с каретки, демонтируйте аккуратно, так, чтобы снятые детали или части от принтера не оказались в самом принтере!

На картриджах СНПЧ присутствуют функциональные элементы:

Кнопка обнуления

Кнопка принудительного сброса уровня чернил (обнуляет уровень чернил, когда он уже подошел к минимуму и принтер дальше отказывается печатать), удерживать нажатой более 10 секунд. При этом печатающая голова с картриджами должна находится в положении «Замена картриджа».

ШАГ 5
Прокладка шлейфа

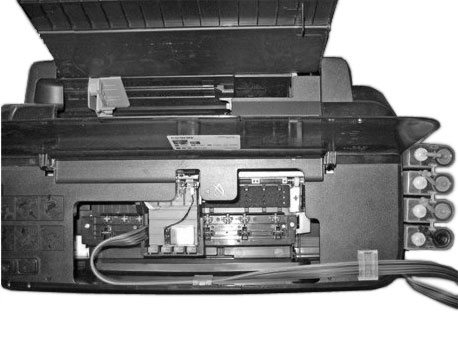

Прокладка шлейфа

Закрепите шлейф с помощью креплений идущих в комплекте. Если у вас принтер другой модели, то в разделе инструкции вы можете найти информацию по прокладке шлейфа конкретно вашего принтера, главное чтобы в процессе печати шлейф не переламывался и не перетирался о стенки принтера. Длину шлейфа рассчитайте так, чтобы ее хватало для свободного перемещения печатающей головки крайние положения правой и левой сторон, но при этом не препятствовал перемещению головки.



ШАГ 6
Запуск системы

Отличительной особенностью данной системы является наличие в комплекте: батарейки и USB кабеля. Так как использование кабеля наиболее надежно, советуем вам воспользоваться им. При помощи него соедините СНПЧ с компьютером.

Батарея USB кабель

Верните каретку с картриджами в положение замены (вправо), включите принтер. Для запуска системы — снова нажмите сервисную кнопку на принтере(с капелькой). Принтер запустит прочистку. Распечатайте тест дюз. Как правило, можно сразу приступать к работе. Впрочем, не будет лишней пауза в 1-2 часа, для выхода воздуха из печатающей головки принтера, который попал туда входе установки системы.

После удачного соединения компьютера с снпч должна загореться лампочка на картриджах. Это будет свидетельствовать о том, что на чип СНПЧ поступает дополнительное питание от компьютера.

 Внешние емкости с чернилами должны стоять на одной плоскости. Если у вас пигментные чернила или часто при печати случается пропадание нескольких дюз емкости можно попробовать поднять СНПЧ на 1-2 см относительно принтера. Если же наоборот, при печати принтер ставит кляксы или при простое чернила самотеком просачиваются в каретку принтера следует опустить емкости относительно принтера на 1-2 см. Сделать это можно путем подкладывания журнала или другого предмета соответствующей толщины под принтер или емкости.

Советы по эксплуатации СНПЧ

Обнуление уровня чернил в чипах СНПЧ.

Для обнуления уровня чернил в чипах СНПЧ нажмите кнопку «капля» на панели принтера, печатающая головка принтера выдвинется в положение замены картриджей. Зажмите кнопку принудительного сброса уровня чернил на 15 — 30 сек, затем отпустите кнопку. Снова нажмите кнопку «капля», принтер должен распознать закончившиеся картриджи как новые.

Не оставляйте емкости выше уровня печатающей головы без присмотра, т.к. головку можно залить чернилами.

Действия при ухудшении качества печати.

Немедленно сделайте тест дюз. Если пропали 1-2 дюзы, то не предпринимайте никаких действий. Пусть система отстоится 1-2 часа. Затем сделайте тест дюз еще раз. Должны быть восстановлены все дюзы. Если же пропало больше дюз, то запустите прочистку средствами драйвера 1 раз. Затем дайте системе отстояться 30-40 минут. В 90% случаев дюзы восстанавливаются. Если не восстановились — запустите прочистку еще раз и снова подождите 30-40 минут.

В воздушные фильтры попали чернила.

Это не страшно, следует проткнуть данный фильтр иголкой или вовсе вынуть его и продолжать эксплуатацию без него.

Предотвращение засора и засыхания дюз.

Включайте принтер минимум один раз в неделю (при этом в нем должны быть установлены картриджи с чернилами).

Применение чернил.

Для надежной работы СНПЧ используйте только качественные чернила. Не пытайтесь на них сэкономить. Эта экономия может обернуться не только проблемами при печати, но и выходом из строя головки принтера. Мы рекомендуем чернила южно-корейского производства InkTec или немецкие чернила OCP.

Если у Вас остались вопросы свяжитесь со специалистами технического отдела нашей компании. support@fprints.ru; тел.: +7 (812) 244-05-44; факс: +7 (812) 495-56-58.
