Установка СНПЧ Canon — общая информация
17.06.11

Перед установкой СНПЧ полностью прочтите инструкцию, представьте мысленно каждый шаг, чтобы полностью понять, как происходит процесс установки. Ответы на 99% вопросов Вы сможете найти в инструкции.

Комплектация СНПЧ может отличаться в зависимости от модели, но технология заправки и установки остается той же. Убедитесь в работоспособности чипов и только потом приступайте к установке СНПЧ.

Для установки СНПЧ Canon Вам понадобится:

– шприцы 10 мл., по одному на каждый картридж;

– приспособления для установки (входят в комплектацию);

– бумажные салфетки.

ШАГ 1
Откройте коробку с СНПЧ

Разложите комплект на столе. Проверьте, соответствие порядка цветов на картриджах порядку цветов в самом принтере (синий картридж соответствует синей метке; желтый картридж соответствует желтой метке и т.д.). Если есть несоответствие, дальнейшие действия читайте в советах по эксплуатации.

ШАГ 2
Замена чипов

Если Вы приобрели СНПЧ с совместимыми чипами – пропустите Шаг №2.

Для работы СНПЧ Вам потребуется переставить чипы с оригинальных картриджей. Переставляйте чипы по очереди, соблюдайте соответствие цветов чипов картриджей. Каждый чип отвечает за свой картридж, за свой цвет. Сначала аккуратно демонтируйте чип с оригинального картриджа, сделать это можно с помощью отвертки с острой плоской насадкой, поддевать чип можно только со стороны выходных сопел (как это показано на рисунке), для упрощения задачи можно предварительно аккуратно срезать шляпки двух пломб, которые удерживают чип. Затем установите чип в гнездо картриджа СНПЧ. Для фиксации чипа вам нужно будет запаять пластмассовые держатели, на которых крепится чип, сделать это можно все той же отверткой, предварительно раскалив ее. После перестановки чипов, следует убедиться в том, что их работоспособность не нарушена! Это можно сделать, проделав шаг №4 и шаг №5 с пустыми, еще не заправленными, картриджами и получив сообщение от принтера «картриджи пустые», но при этом принтер их опознает. После этого выньте картриджи и перейдите к шагу №3.

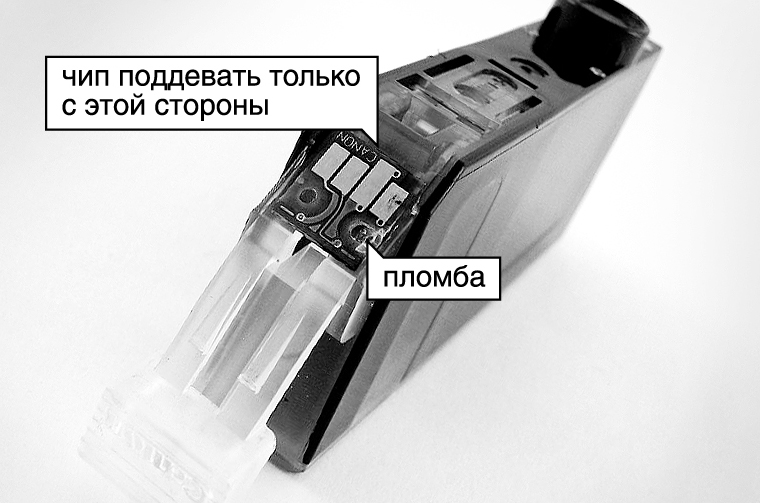

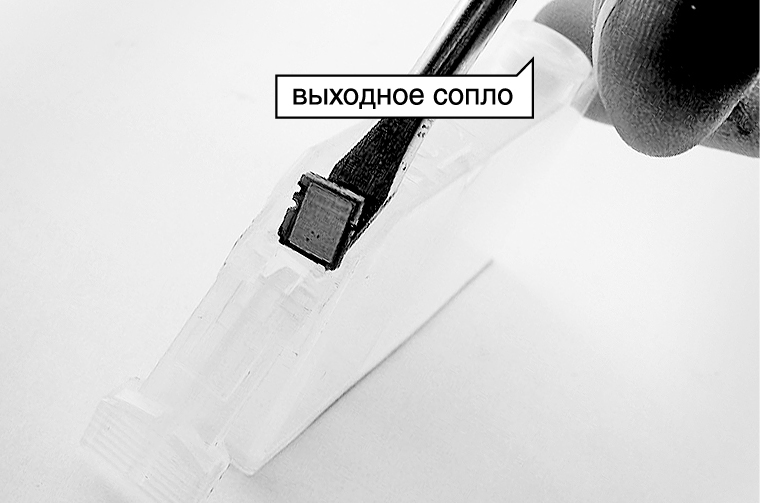

Чип картриджа Процесс снятия чипа
ШАГ 3
Заправка емкостей чернилами

Возьмите внешние емкости-доноры. В большие отверстия на емкостях вставьте воронки для заливки чернил, в малые установите воздушные фильтры (толстой стороной в СНПЧ), как показано на рисунке. Вентиляционные отверстия в картриджах оставьте закрытыми (если таковые имеются). Шлейф необходимо согнуть и пережать прищепкой, как показано ниже.

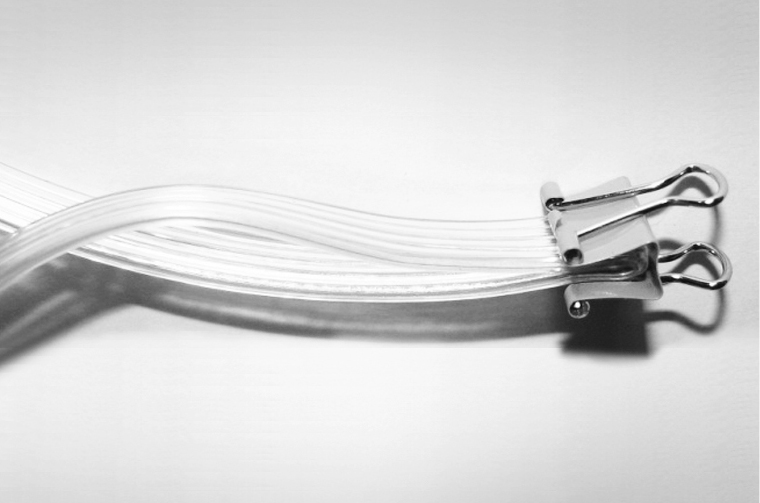

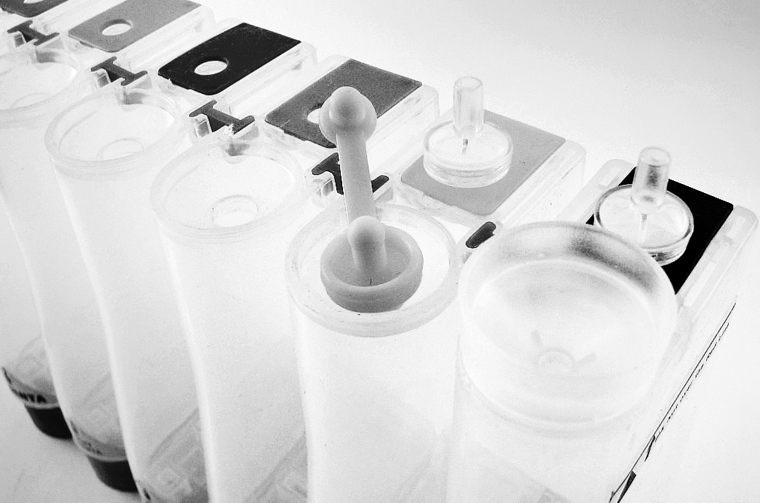

Емкости СНПЧ Шлейф

Заполните емкости чернилами со­от­ветс­твующих цветов через воронки. В каждый отсек, обозначенный цветной наклейкой, залейте чернила соответствующего цве­та. Не старайтесь заполнить емкости полностью, 80-90% от общего объема будет вполне достаточно.

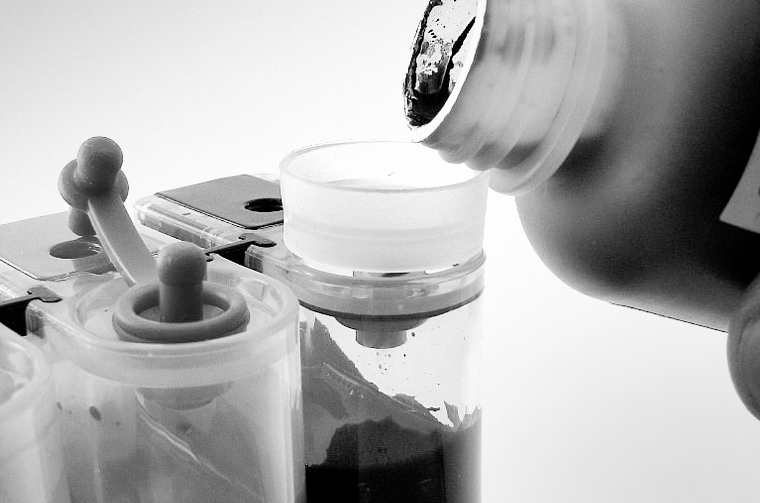

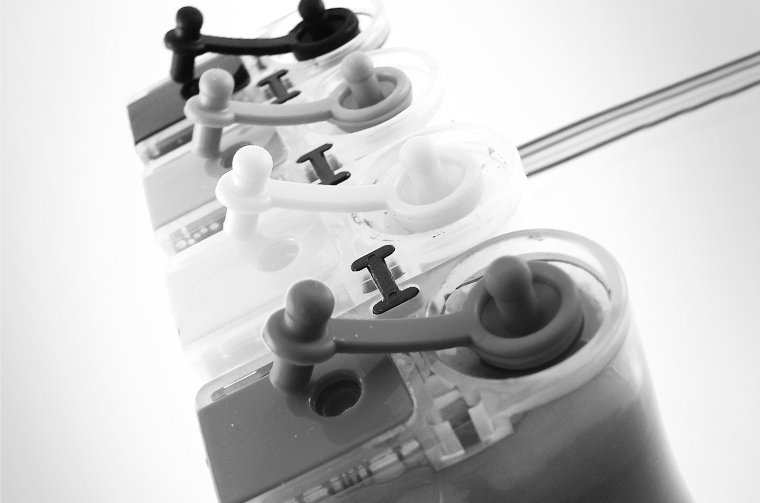

Заливка чернил Заполненные емкости

После заправки всех емкостей выньте воронки и тщательно промойте их про­точ­ной водой для дальнейшего ис­поль­зо­вания. Затем, закройте отверстия для воронок цветной резиновой заглушкой из комплекта, прилагающегося к СНПЧ.

ШАГ 4
Заправка картриджей СНПЧ чернилами (прокачка)

После заливки чернил всех цветов, для того чтобы картриджи начинали заполняться чернилами необходимо разжать шлейф, снять прищепку. При прокачке возьмите один картридж, отожмите защитный держатель (как показано на рисунке ниже) и опустите картриджи ниже уровнем по отношению к емкостям.

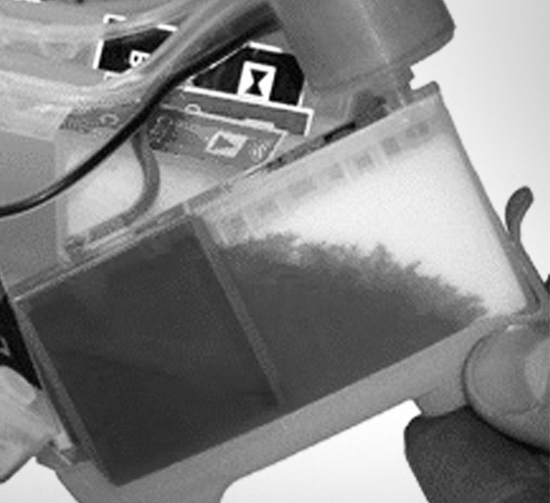

Прокачка картриджа СНПЧ

Заполняйте прозрачную часть картриджа, как указано выше, но при этом будьте аккуратны, чтобы не облиться чернилами. После заполнения одного картриджа плотно наденьте защитный держатель обратно на картридж, повторите действие с каждым картриджем. Нижний клапан картриджа сделан из войлочного материала, пропитывающегося чернилами, для того чтобы не замарать чернилами рабочее место и руки следите за тем, чтобы избегать контакта с клапаном и проводить всю процедуру над материалом пригодным к загрязнению.

ШАГ 5
Установка картриджей СНПЧ

Включите принтер. Откройте верхнюю крышку принтера, принтер выдвинет печатающую головку в положение замены картриджа. Снимайте защитные держатели и устанавливайте картриджи в каретку печатающей головки принтера. Если при снятии защитного держателя в нем присутствует резиновый уплотнитель (круглая резиновая прокладка) или он был в комплекте, его необходимо положить в печатающую головку таким образом, чтобы он оказался между печатающей головкой и выходным отверстием из картриджа, а затем вставляйте картридж.

Теперь вам нужно закрепить шлейф, его длинны должно быть достаточно для свободного хода печатающей головки в крайнее правое и крайнее левое положение, но при этом он не должен болтаться. Шлейф не должен мешать движению печатающей головки, так же он не должен переламываться и цепляться за стенки принтера.

Для проверки правильности выбора держите пальцами шлейф в предполагаемом месте крепления, поводите картриджи в оба крайних положения, посмотрите, как двигается шлейф. Если он ничего не задевает и не мешает ходу печатающей головки, то закрепите шлейф с помощью специальных держателей.

ШАГ 6
Запуск системы

Для запуска системы – снова нажмите сервисную кнопку на принтере. Принтер запустит прочистку. Распечатайте тест дюз. Как правило, можно сразу приступать к работе. Впрочем, не будет лишней пауза в 1-2 часа, для выхода воздуха из печатающей головки принтера, который попал туда входе установки системы.

Советы по эксплуатации СНПЧ

Устанавливайте СНПЧ на один уровень с принтером. Расположение системы, выше или ниже устройства, может знаительно повлиять на качество печати.

Внешние емкости с чернилами должны стоять на одном уровне с принтером, т.е. на одной плоскости. Если Ваш принтер использует пигментные чернила, или часто при печати случается пропадание нескольких цветов, емкости необходимо поднять еще на 1-2 см относительно принтера.

Не распознаются картриджи

Выньте и вставьте картриджи вновь. Проверьте контакты – они должны быть сухими и чистыми. Выключите на некоторое время принтер и включите через 3-5 минут.

Действия при ухудшении качества печати

Немедленно сделайте тест дюз. Если пропали 1-2 дюзы, то не предпринимайте никаких действий. Пусть система отстоится 1-2 часа. Затем сделайте тест дюз еще раз. Должны быть восстановлены все дюзы. Если же пропало больше дюз, то запустите прочистку средствами драйвера один раз. Затем дайте системе отстояться 30-40 минут. В 90% случаев дюзы восстанавливаются.

Если порядок цветов картриджей СНПЧ не соответствует порядку цветов картриджей в принтере

Данную проблему можно решить путем переклейки этикеток между емкостями. Но для этого необходимо отследить путь чернил по шлейфу – от емкостей с чернилами до картриджей, чтобы найти нужную емкость и понять какой цвет в нее необходимо залить.

Предотвращение засора и засыхания дюз

Включайте принтер минимум один раз в неделю (при этом в нем должны быть установлены заполненные оригинальные картриджи, или СНПЧ).

В воздушные фильтры попали чернила

Это не страшно, следует проткнуть данный фильтр иголкой или вовсе вынуть его и продолжать эксплуатацию без него.

Применение чернил

Для надежной работы СНПЧ используйте только качественные чернила. Не пытайтесь на них сэкономить. Эта экономия может обернуться не только проблемами при печати, но и выходом из строя головки принтера. Мы рекомендуем чернила производства InkTec или Contour.

Если у Вас остались вопросы свяжитесь со специалистами технического отдела нашей компании. support@fprints.ru (тема: для технического отдела); тел.: +7 (812) 244-05-44; факс: +7 (812) 495-56-58.
