Установка СНПЧ Epson с раздельными картриджами
17.06.11

Перед установкой СНПЧ сначала полностью прочитайте инструкцию, представьте мысленно каждый шаг в установке СНПЧ, разберитесь что нужно делать, если ваш принтер может печатать, то обязательно распечатайте на нем тестовую страницу до установки СНПЧ, эта страница должна вас устраивать. Желательно запастись заранее шприцом на 10 кубиков и салфетками, в процессе установки они могут пригодиться.

Для разных моделей принтеров могут быть различия в комплектации СНПЧ, но технология заправки и установки остается такой же.

ШАГ 1
Откройте коробку с СНПЧ

Разложите комплект на столе. Проверьте, соответствие порядка цветов на картриджах порядку цветов в самом принтере (синий картридж – синей метке; желтый картридж – желтой метке и т.д.). Если есть несоответствие, то данный вопрос можно решить путем переклейки этикеток между емкостями, но для этого необходимо отследить путь чернил по трубочкам от картриджей, чтобы найти нужную емкость и понять какой цвет в нее необходимо залить. Вставьте пустое снпч, принтер должен показать, что он «Готов к печати» (это делается для проверки чипов), заодно посмотрите как вам удобнее закрепить шлейф. Если все в порядке, вынимаете снпч и приступаете к заправке.

ШАГ 2
Заправка емкостей чернилами

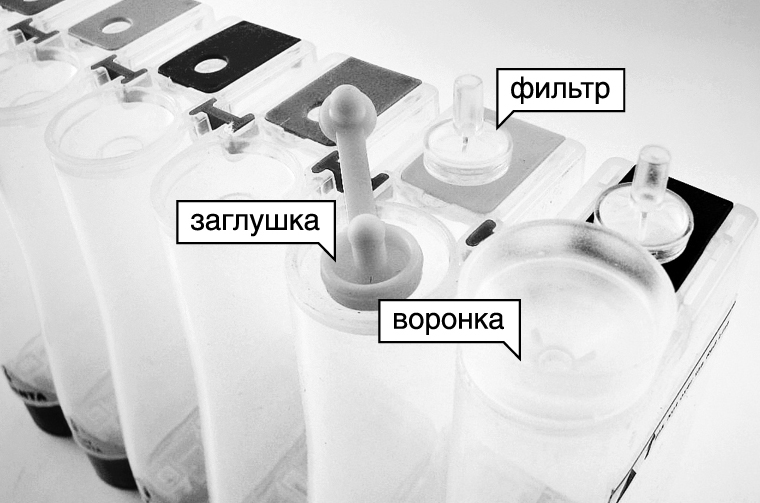

Ознакомьтесь сначала с шагом №4-5, возможно вначале следует подумать, как проложить шлейф. Во внешние емкости-доноры (большие емкости) вставить плотно до упора воронки для заливки чернил. Если у вас емкости объемом 100 мл, то в вентиляционные (маленькие) отверстия емкостей установите воздушные фильтры, если объемом 50 мл заглушите малые отверстия, как показано на рисунке. В картриджах вентиляционные отверстия можно оставить закрытыми.

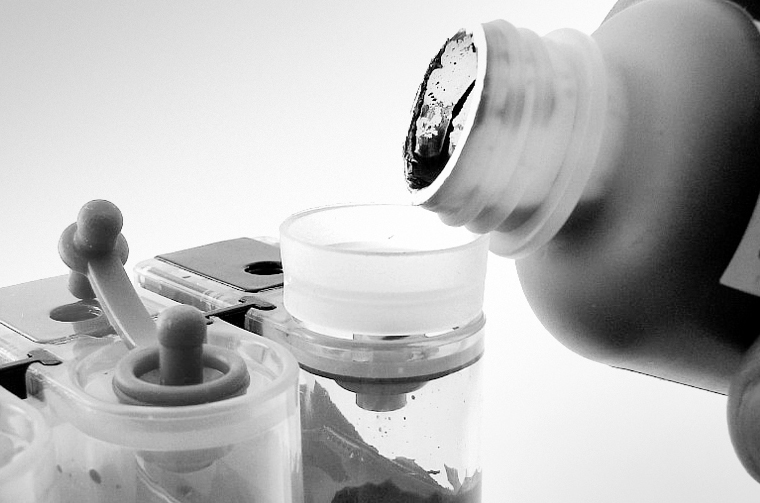

Заполните емкость чернилами соответствующих цветов через воронки. Каждый отсек, обозначен цветной наклейкой, указывающей на нужный цвет чернил. Залейте чернила соответствующего цвета. Не заполняйте емкости полностью, 80-90% от общего объема емкости будет вполне достаточно.

После заливки чернил всех цветов выньте воронки из внешних емкостей и тщательно промойте их проточной водой, для дальнейшего использования. Затем, закройте отверстия для воронок цветной резиновой заглушкой прилагающейся в комплекте. При этом воздушные (маленькие) отверстия остаются открытыми, или закрываются воздушными фильтрами.



ШАГ 3
Заправка картриджей СНПЧ чернилами

Извлекайте по очереди резиновые заглушки из картриджа (обычно белого цвета в верхней его части) не острым и плоским предметом, чтобы избежать их разрыва, для того чтобы картриджи начинали заполняться чернилами. При заправке держите картриджи ниже уровнем по отношению к емкостям. Если вы запаслись шприцом то можно ускорить этот процесс, вставляйте шприц носиком (без иглы) в открывшееся отверстие и вытягивайте воздух в шприц, картридж тем временем будет заполняться чернилами. Заполняйте картриджи на их полный объем (или на 90%), но при этом будьте аккуратны, чтобы не облиться чернилами. После заполнения одного картриджа вставляйте плотно резиновую заглушку обратно в картридж. И так с каждым картриджем. Следите чтобы чернила не попадали на чипы картриджа, это может привести к неработоспособности чипа!

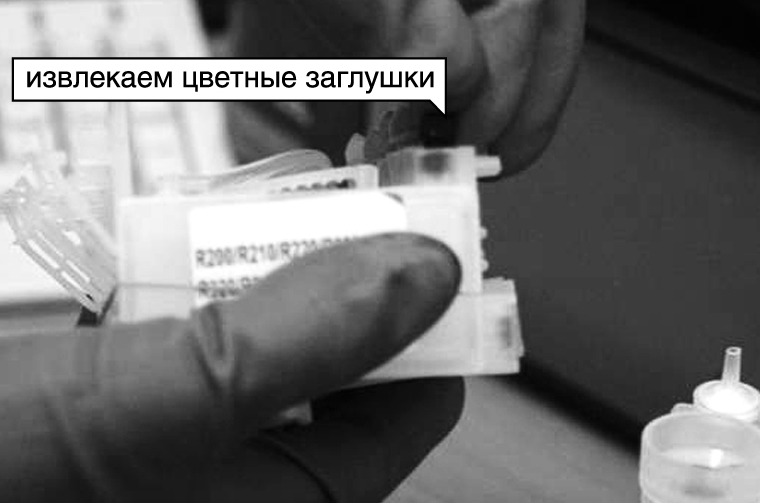

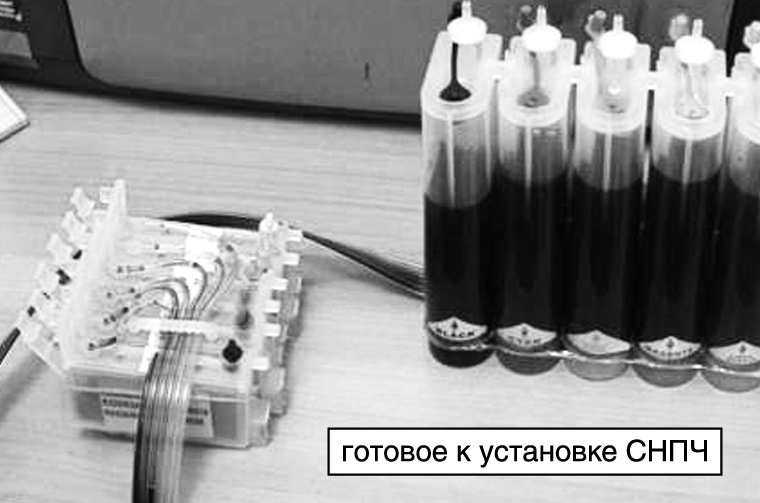

Извлечение заглушек Подготовка к установке СНПЧ

После заправки всех картриджей выньте воронки из внешних емкостей и тщательно промойте их проточной водой, чтобы сохранить воронки для дальнейшего использования. После закройте отверстия для воронок цветной резиновой заглушкой из комплекта дополнительных частей прилагающихся к СНПЧ.

ШАГ 4
Установка картриджей СНПЧ

Включите принтер. Откройте верхнюю крышку принтера. Нажмите кнопку капля (замена картриджа). После этого принтер выдвинет печатающую головку в положение замены картриджа (вам возможно придется демонтировать крышку, закрывающую картриджи, т.к. она будет пережимать шлейф, при демонтаже ни одна побочная деталь не должна оказаться в нутрии принтера). После этого – выдерните шнур питания из принтера не выключая его через панель кнопок. Это позволит Вам свободно работать с принтером при установке СНПЧ и перемещать печатающую головку вручную (при прокладке шлейфа) и демонтировать крышку картриджей.

В случае необходимости, печатающую головку можно выдвигать, самостоятельно (вручную) нажав на фиксатор белого цвета. После установки СНПЧ не забывайте задвигать головку обратно, в крайнее правое положение.

ШАГ 5
Прокладка шлейфа

В случае если ваш принтер модели R270 / R290 шлейф можно проложить через левое крыло под пластмассовой перекладиной. Закрепите шлейф с помощью специальных держателей шлейфа.

Если у вас принтер другой модели, то вам нужно самостоятельно сообразить как лучше закрепить шлейф в вашем принтере, главное чтобы в процессе печати шлейф не переламывался и не перетирался об стенки принтера. Длину шлейфа рассчитайте так, чтобы ее хватало для свободного перемещения печатающей головки крайние положения правой и левой сторон, но при этом не препятствовал перемещению головки.

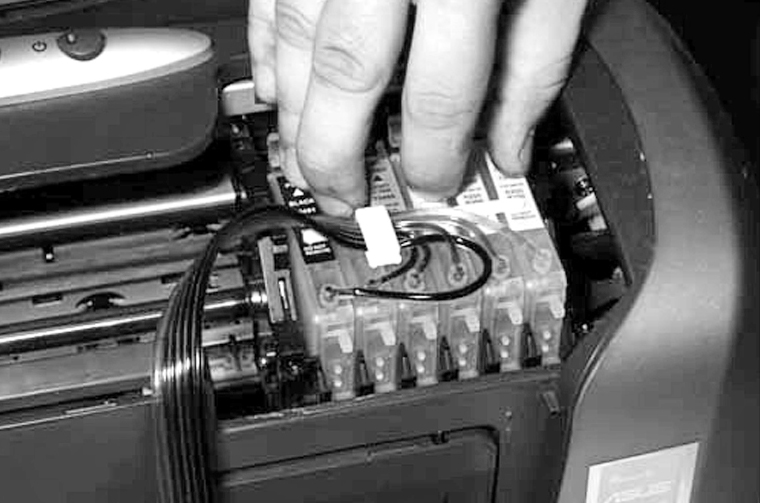

Установка картриджей СНПЧ

Вариант 1: без снятия верхней крышкипечатающей головки (крышки картриджей)

Откройте защитную крышку крепления картриджей и замените оригинальные картриджи на картриджи СНПЧ. Картриджи необходимо поочередно просунуть под защитной крышкой. Далее необходимо устанавливать их плотно в печатающей головке, в большинстве моделей до характерного щелчка, фиксирующего механизма. Закройте крышку. Если крышка не закрывается – перейдите ко 2 варианту, предложенному ниже.



Вариант 2: со снятием крышки печатающей головки

(применяется в случаях, когда конструкция печатающей головки не позволяет свободно установить картриджи СНПЧ со шлейфом, либо крепление шлейфа на картриджах мешает закрыванию крышки печатающей головки)

В некоторых моделях принтеров (старых) крышка может не закрываться или картриджи не будут устанавливаться из-за дополнительных рычагов крепления под крышкой (например: в модели Epson Stylus Color 1160). В этом случае извлеките мешающие элементы: саму верхнюю крышку или дополнительные рычаги крепления, затем ее можно установить обратно. Крышка извлекается незначительным силовым воздействием на пластмассу или откручиванием 2 шурупов.

В последних моделях, где картриджи фиксируются на головке принтера защелкой (с щелчком) – крышку можно удалить. Чаще всего для этого необходимо открутить 2 шурупа крепления. Затем снять крышку, протянув ее вертикально вверх. Это значительно упрощает установку картриджей и прокладку шлейфа СНПЧ.

ШАГ 6
Установка планки подвеса

Нижняя часть планки подвеса обклеена двухсторонним малярным скотчем. Удалите промасленную бумагу с планки.

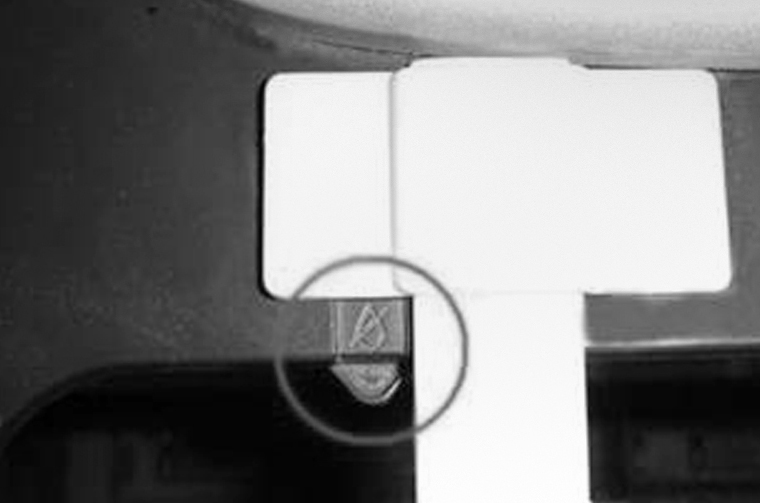

Планку нужно установить, как показано на следующем рисунке. Обратите внимание на расположение указателя картриджа на корпусе принтера. Он выглядывает из левого угла планки подвеса.

Установка подвеса
ШАГ 7
Запуск системы

Верните каретку с картриджами в положение замены (в правое крыло), включите принтер. Для запуска системы – снова нажмите сервисную кнопку на принтере (с капелькой). Принтер запустит прочистку. Распечатайте тест дюз. Как правило, можно сразу приступать к работе. Впрочем, не будет лишней пауза в 1-2 часа, для выхода воздуха из печатающей головки принтера, который попал туда входе установки системы.

Внешние емкости с чернилами должны стоять на одном уровне с принтером, т.е. на одной плоскости. Если у вас пигментные чернила или часто при печати случается пропадание нескольких дюз (полосы при печате) емкости можно попробовать поднять еще на 1-2 см относительно принтера. Если же наоборот, при печати принтер ставит кляксы или при простое чернила самотеком просачиваются в капу принтера следует опустить емкости относительно принтера на 1-2 см. Сделать это можно путем подкладывания журнала или другого предмета соответствующей толщины под принтер или емкости.

Советы по эксплуатации СНПЧ

Обнуление уровня чернил в чипах СНПЧ

Для обнуления уровня чернил в чипах СНПЧ нажмите кнопку «капля» на панели принтера, печатающая головка принтера выдвинется в положение замены картриджей. Картридж, на который ругается принтер необходимо вынуть и через 15-20сек. вставить обратно (в некоторых случаях приходится вынимать и вставлять все картриджи). На некоторых моделях принтеров действует метод включения и выключения принтера (можно попробовать выдернуть провод питания из принтера и затем воткнуть его обратно). Снова нажмите кнопку «капля» или включите принтер, принтер должен распознать закончившиеся картриджи как новые.

Емкости с чернилами должны стоять на одном уровне с принтером. Поднятие емкостей выше уровня печатающей головки – вызовет просачивание чернил внутрь принтера, а следовательно залив печатающей головы или микросхемы.

Не распознаются картриджи

Проверьте контакты – они должны быть сухими и чистыми. Выключите на некоторое время принтер и включите через 3-5 минут.

Действия при ухудшении качества печати

Немедленно сделайте тест дюз. Если пропали 1-2 дюзы, то не предпринимайте никаких действий. Пусть система отстоится 1-2 часа. Затем сделайте тест дюз еще раз. Должны быть восстановлены все дюзы. Если же пропало больше дюз, то запустите прочистку средствами драйвера один раз. Затем дайте системе отстояться 30-40 минут. В 90% случаев дюзы восстанавливаются. Если не восстановились — запустите прочистку еще раз и снова подождите 30-40 минут.

Предотвращение засора и засыхания дюз

Включайте принтер минимум один раз в неделю (при этом в нем должны быть установлены картриджи с чернилами).

В воздушные фильтры попали чернила

Это не страшно, следует проткнуть данный фильтр иголкой или вовсе вынуть его и продолжать эксплуатацию без него.

Применение чернил

Для надежной работы СНПЧ используйте только качественные чернила. Не пытайтесь на них сэкономить. Эта экономия может обернуться не только проблемами при печати, но и выходом из строя головки принтера. Мы рекомендуем чернила южно-корейского производителя, компании InkTec.

Если у Вас остались вопросы свяжитесь со специалистами технического отдела нашей компании. support@fprints.ru; тел.: +7 (812) 244-05-44; факс: +7 (812) 495-56-58.
